Sirio SD-1300 è un'antenna discone versatile e utilizzata per applicazioni broadband, progettata per coprire un'ampia gamma di frequenze, da 25 MHz a 1300 MHz. È ideale per la ricezione e la trasmissione in vari contesti, come lo scanning, il monitoraggio e l'uso radioamatoriale, oltre a frequenze specifiche come la banda CB (27 MHz), la banda aerea VHF, e diverse bande HAM.

Misure

Whip : 88 cm

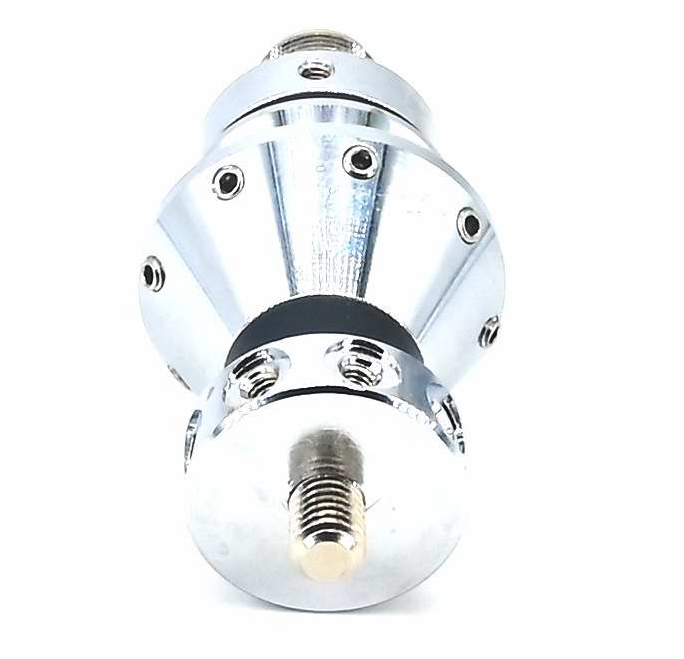

Cono: 9 cm

Mast: 58 cm

Altezza totale con mast:  155 cm

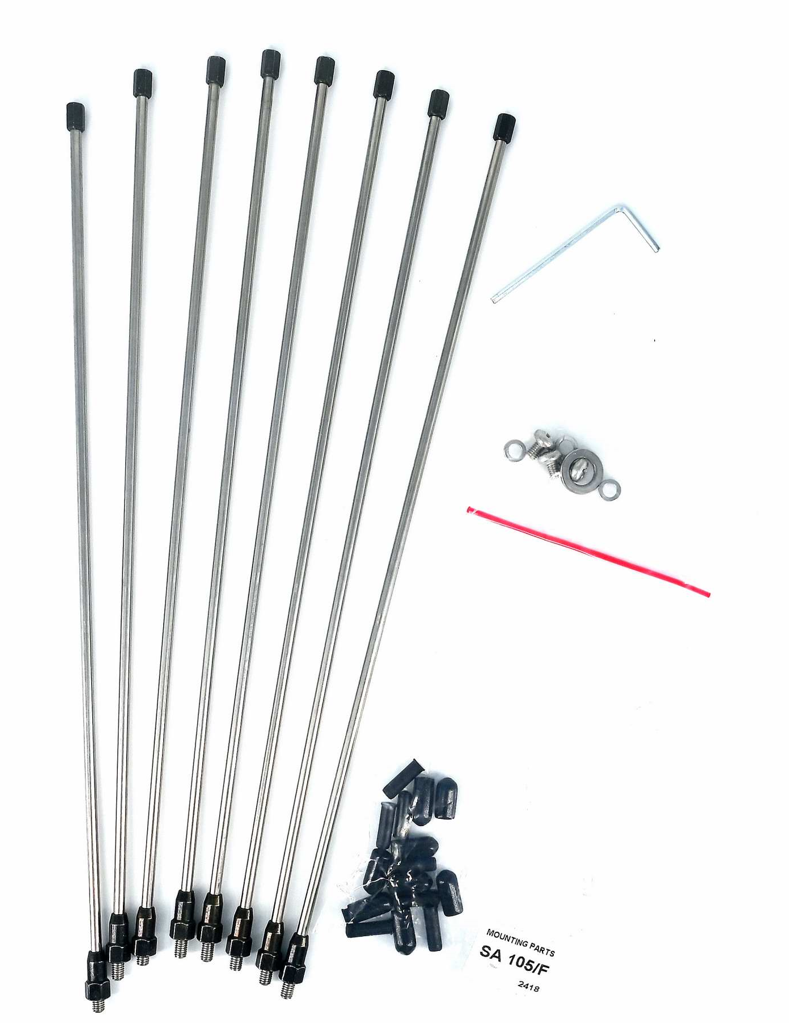

Radiali: 8 da  27,5 cm e 8 da 82 cm

Peso: circa 1,2 kg

Cavo coassiale: non fornito

Costo circa €117

Specifiche tecniche:

1. Gamma di frequenze:

   • Ricezione: da 25 MHz a 1300 MHz, coprendo frequenze usate per comunicazioni aeronautiche, marine, AIS, TETRA, LTE e altro.
   • Trasmissione: opera su bande specifiche, come 49,5-50,5 MHz, 120-180 MHz e 415-465 MHz, con un rapporto di onde stazionarie (SWR) inferiore o uguale a 2. Questo permette un uso efficace nelle trasmissioni radioamatoriali (HAM).

2. Design:

   • Tipo: Come antenna discone, sfrutta una struttura a cono per applicazioni wide-band. È realizzata con materiali resistenti, come acciaio inossidabile, ottone cromato e nylon, per garantire la massima durata e resistenza agli agenti atmosferici.
   • Montaggio: Supporta il montaggio su mast di diametro 25-54 mm. L'antenna ha un'altezza di 1600 mm (5,3 piedi) e la lunghezza dei radiali del cono è di 810 mm. È adatta per installazioni come stazione base.

3. Prestazioni:

   • Il guadagno varia da 0 dBd a 2,15 dBi nelle frequenze più basse, tipico per le antenne discone, che sono ottimizzate per una copertura di ampio spettro piuttosto che per alte prestazioni su una singola frequenza.
   • Offre una copertura omnidirezionale sul piano H, con una polarizzazione lineare verticale, che la rende ideale per ricevere segnali da tutte le direzioni senza necessità di orientamento.
   • Supporta fino a 300 watt per VHF e 200 watt per UHF, con capacità di trasmissione adatte per la maggior parte delle applicazioni.

4. Durata:

   • Progettata per resistere a condizioni climatiche avverse, grazie all'uso di materiali come l'acciaio inossidabile e l'ottone cromato, che garantiscono lunga durata anche in ambienti difficili.

Applicazioni:

• Radioamatori (HAM): Capacità di trasmissione su bande come 2m, 70cm, e altre bande HAM.
• Uso pubblico e commerciale: Utilizzata in settori come le comunicazioni marittime, le aeronautiche e i servizi mobili terrestri come TETRA, è una soluzione versatile per diversi sistemi di comunicazione.
• Wireless e cellulari: Compatibile con sistemi come LTE-450, 4G LTE, ISM/SIGFOX/LoRa 433 MHz, adatta per comunicazioni dati a lungo raggio e monitoraggio.

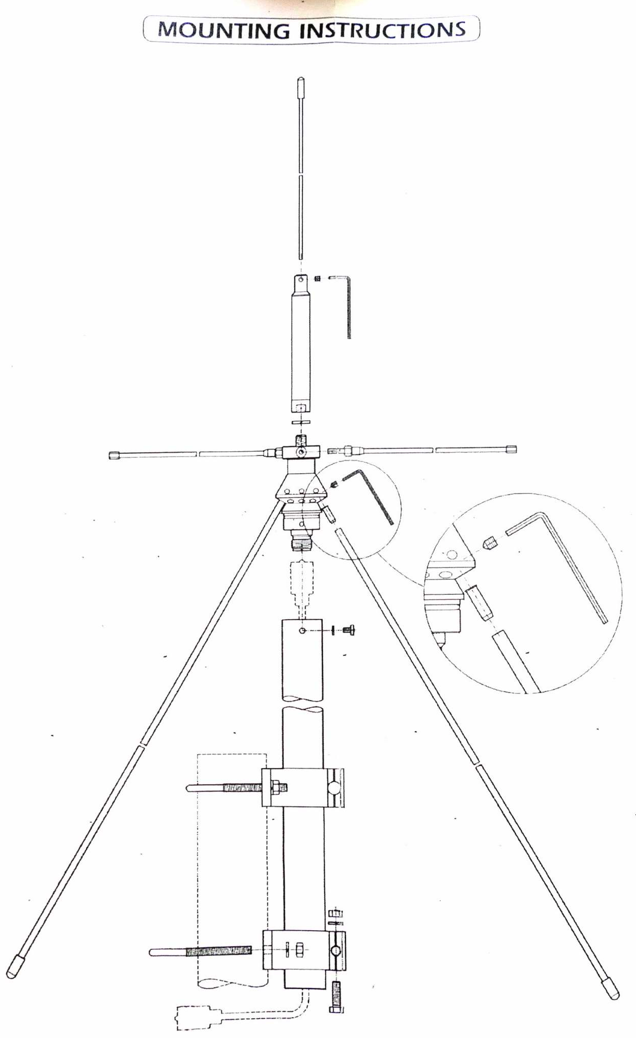

Installazione e regolazioni:

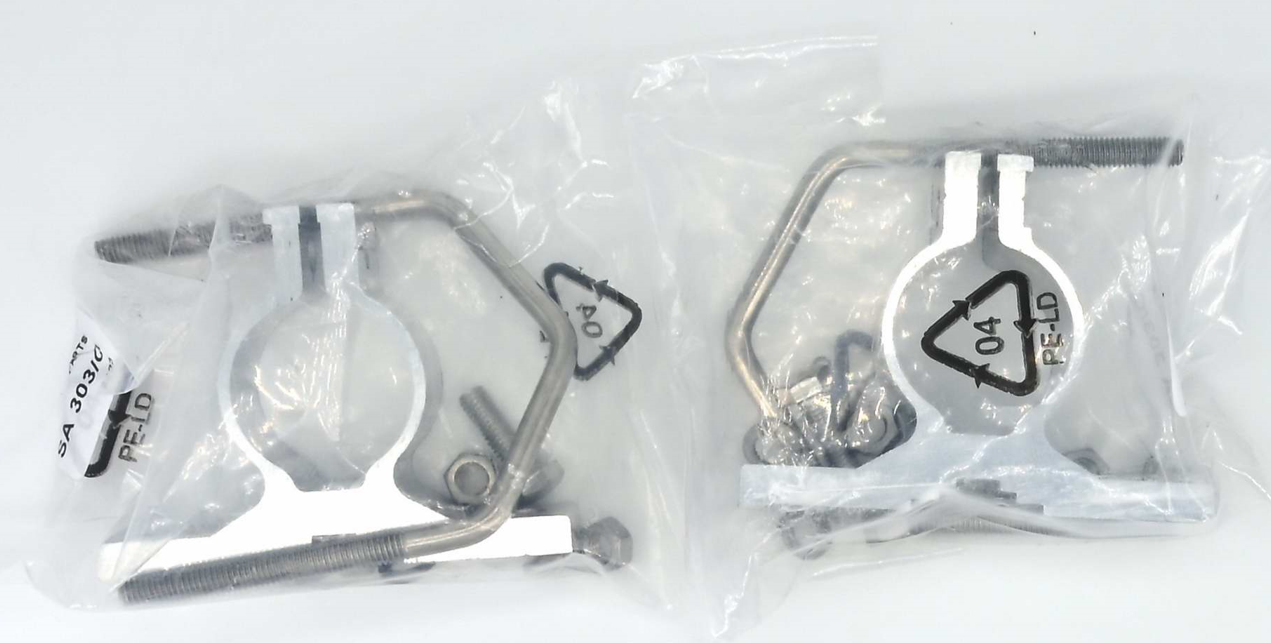

L'antenna viene fornita con staffe in alluminio anodizzato per il montaggio su mast,

e i radiali del cono offrono una struttura solida che resiste al vento forte ed a raffiche di vento.

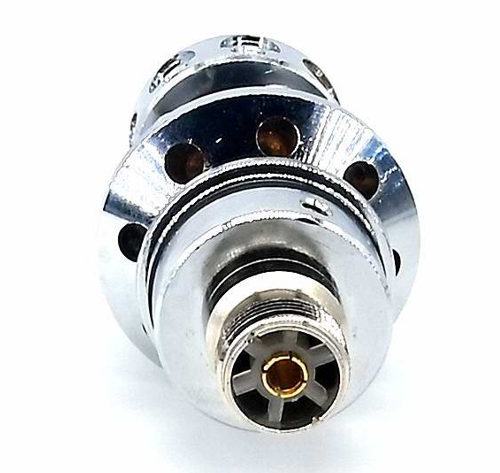

La versione base può essere dotata di connettori N-femmina o SO-239,

il che è utile nell'installazione dei cavi e nei collegamenti.

Il whip verticale che ha un attacco a vite, può essere regolato o rimosso, consentendo ottimizzazioni in base alle frequenze utilizzate.

Ricezione e trasmissione

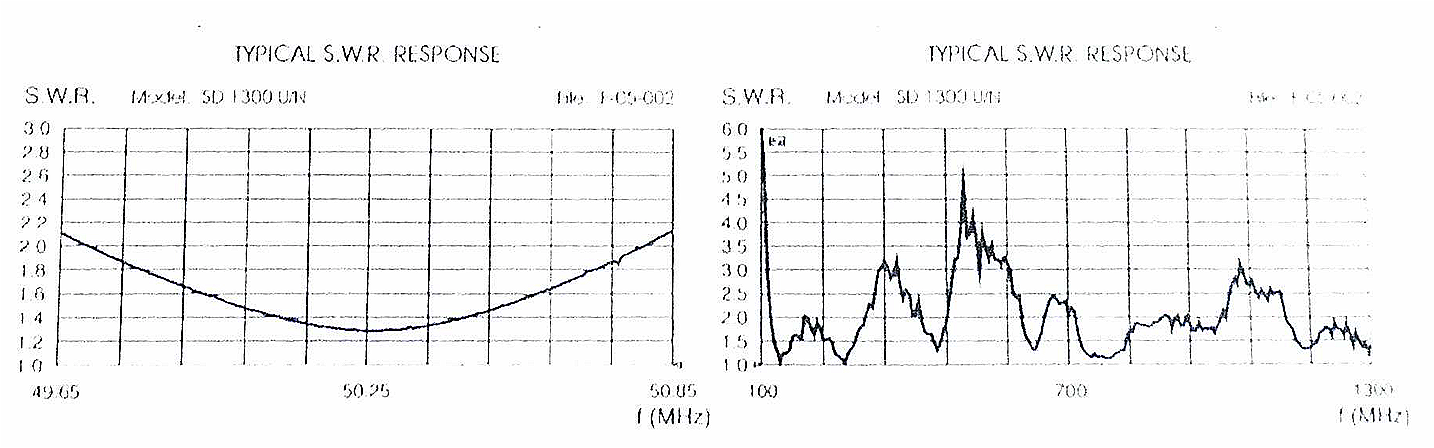

Il costruttore allega il seguente grafico:

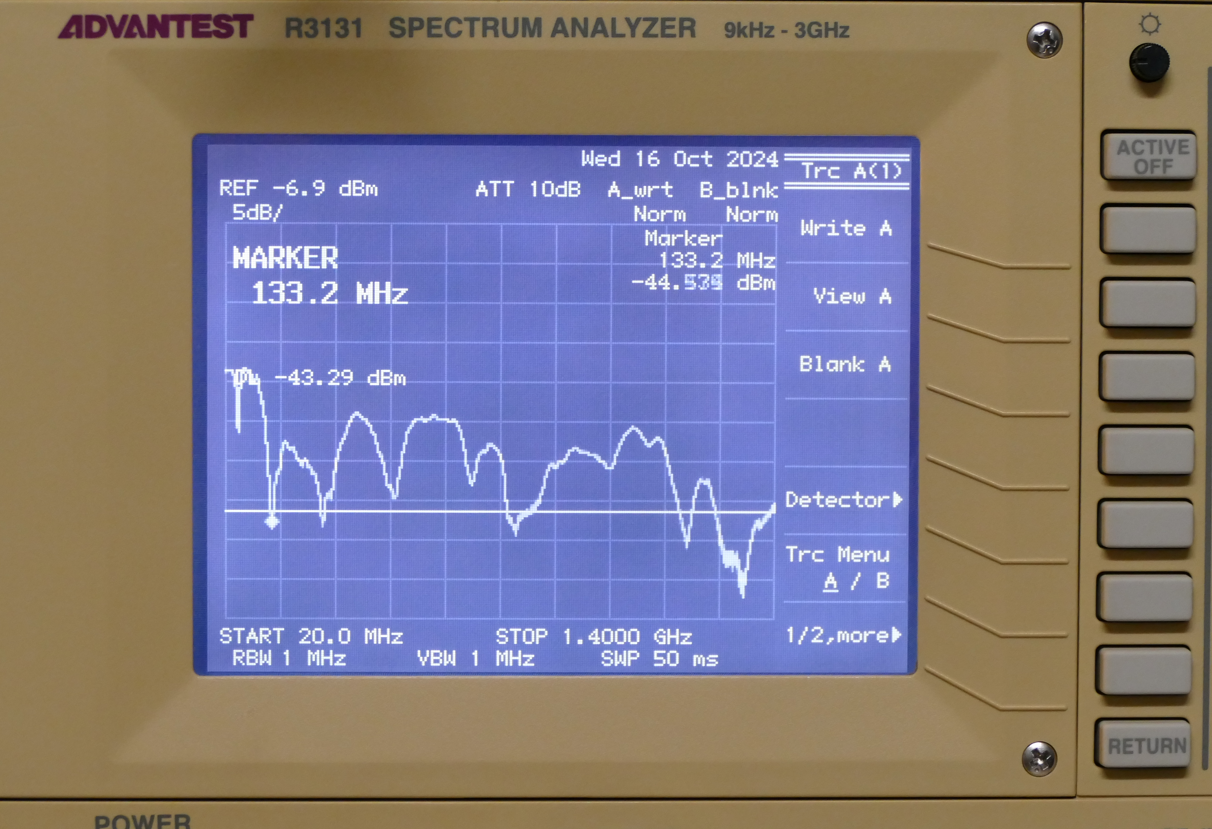

Discreta antenna con punte di buon guadagno tra 120 e 135 MHz

C'è una zona a basso rendimento tra 490 e 600 MHz

Comunque il tutto si vede bene nelle misure che ho fatto. Sulla base di questo grafico potete valutare se l'antenna vi sarà utile nelle frequenze che utilizzate.
