tinySA (tiny Spectrum Analyzer) è un analizzatore di spettro compatto (misura 10x6x1,5 cm) costa circa 50 euro è ideale per l’analisi e la misurazione di segnali RF (radiofrequenza).
Caratteristiche principali del tinySA
Intervalli di frequenza:
- Modalità Low Input: da 100 kHz a 350 MHz.
- Modalità High Input: da 240 MHz a 960 MHz.
- Alcuni modelli avanzati (tinySA ULTRA) estendono il range fino a 6 GHz.
Generatore di segnali:
- Genera onde sinusoidali in Modalità Low (da 0,1 MHz a 350 MHz).
- Genera onde quadre in Modalità High (da 240 MHz a 960 MHz).
- Ampiezza di uscita regolabile per testare la sensibilità dei segnali.
Display e interfaccia:
- Schermo a colori da 2,8 pollici con fino a 290 punti di scansione per una copertura continua della frequenza.
- Navigazione tramite touchscreen (nei modelli più recenti).
- Interfaccia a menu con impostazioni accessibili e feedback in tempo reale.
Filtri di larghezza di banda di risoluzione:
- Filtri selezionabili manualmente con larghezza di banda da 3 kHz a 600 kHz.
- Selezione automatica tra fino a 57 filtri di risoluzione disponibili.
- Equilibrio tra velocità di scansione e dettaglio del segnale.
Velocità di scansione:
- Scansioni rapide con oltre 1.000 punti al secondo utilizzando filtri di larghezza di banda più ampia.
- Ottimizzato per l’analisi in tempo reale di segnali dinamici.
Funzionalità di analisi del segnale:
- Soppressione dei segnali spuri: aiuta a identificare se i segnali sono generati internamente o presenti nell’input.
- Demodulazione audio: supporta la demodulazione di segnali AM con uscita audio (con alcune modifiche hardware).
- Misurazione delle armoniche del segnale e dei livelli di potenza.
Varianti avanzate:
- tinySA Ultra:
- Display più grande da 4 pollici.
- Gamma di frequenza estesa fino a 6 GHz.
- Sensibilità migliorata e velocità di elaborazione superiore.
- Strumenti aggiuntivi per l’analisi dei segnali ad alta frequenza.
Applicazioni del tinySA
Analisi dei segnali RF:
- Misurare la potenza del segnale, la frequenza e i livelli di rumore.
- Rilevare e analizzare interferenze nei sistemi RF.
Uso educativo:
- Ideale per insegnare i principi di RF, l’analisi dello spettro e la generazione di segnali nei corsi di elettronica.
- Esperienza pratica con dati e schemi dei segnali in tempo reale.
Lavori sul campo:
- Dimensioni portatili e alimentazione a batteria lo rendono perfetto per test all’aperto e troubleshooting in loco.
- Identificazione rapida delle fonti di segnale e delle interferenze.
Test elettronici e delle comunicazioni:
- Debug di circuiti RF.
- Test di filtri, antenne e sistemi di comunicazione wireless.
- Valutazione delle prestazioni di trasmettitori e ricevitori.
Funzionalità avanzate nel tinySA Ultra
Gamma di frequenza:
Copre da 100 kHz a 6 GHz, rendendolo adatto agli standard wireless moderni come Wi-Fi, Bluetooth e bande cellulari.
Display migliorato:
Lo schermo ad alta risoluzione da 4 pollici offre una visualizzazione più chiara dei dati e controlli touch più intuitivi.
Interfaccia personalizzabile:
Menu avanzati e opzioni di navigazione migliorate per un’elaborazione del segnale più dettagliata.
Connettività USB:
- Controllo tramite PC e registrazione dei dati.
- Aggiornamenti firmware per nuove funzionalità e miglioramenti.
Setup e utilizzo
Primi passi:

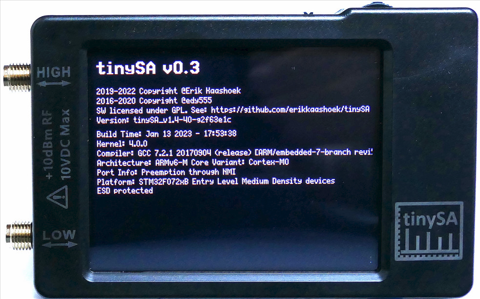

- Scarica il firmware più recente e il manuale utente dal sito ufficiale se il firmware che appare sullo schermo è una versione inferiore all'ultima del sito ufficiale.
- Carica il dispositivo e collegalo via USB al tuo PC fino a quando la luce rossa accanto alla presa USB si spegne.

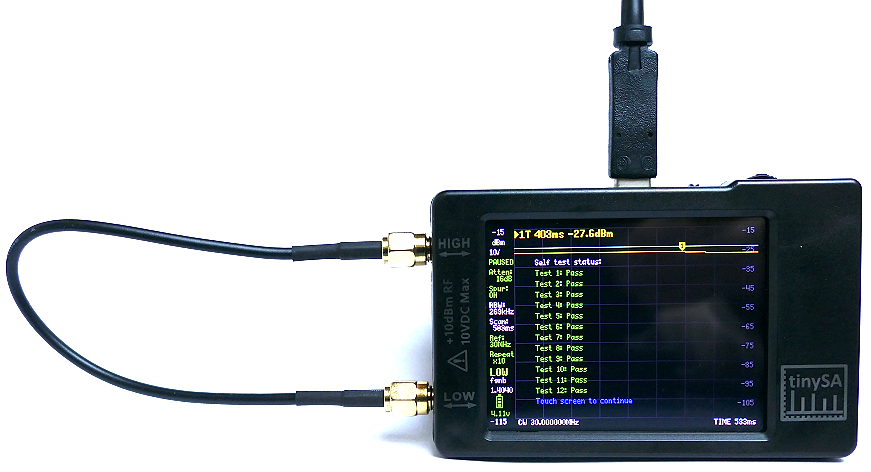

- Esegui il SELF TEST. Alimenta tinySA tramite cavo USB e caricatore USB. Effettua il SELF TEST collegando uno dei cavi alle uscite SMA HIGH e LOW poi clicca sullo schermo CONFIG>SELF TEST

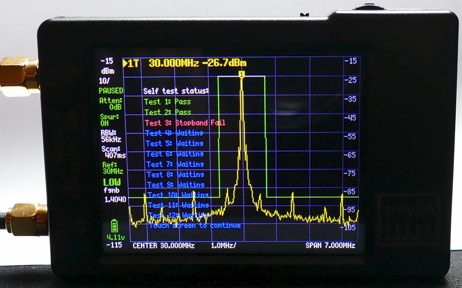

Se il test fornisce questo errore
le cause possono essere:
test effettuato senza alimentazione USB inserita
forti interferenze

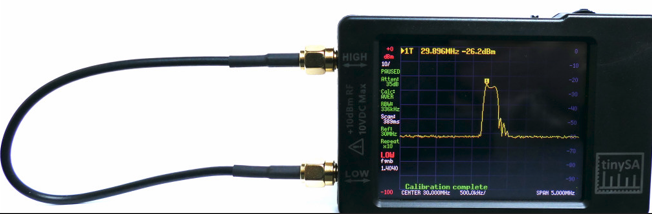

- Esegui la calibrazione. E' buona norma, per evitare interferenze con cariche elettrostatiche di qualche tuo indumento, non toccare con le mani tinySA e i suoi connettori dorati mentre effettui la calibrazione, ma usa il plettro o la piccola penna nera in dotazione. Effettua la calibrazione sempre tenendo collegato il cavetto con due SMA maschi alle uscite SMA HIGH e LOW poi clicca sullo schermo CONFIG>LEVEL CAL>CALIBRATE
Configurazione degli input:
- Seleziona Modalità Low o Modalità High in base all’intervallo di frequenza.

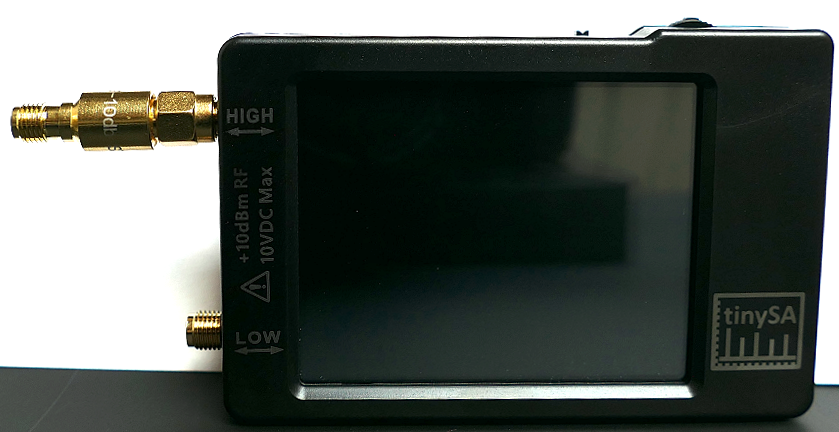

- Collega la sorgente del segnale alla porta di input appropriata (connettori SMA). Attenzione a non superare la soglia -10dB altrimenti potresti danneggiare tinySA. Se non sei sicuro inserisci un attenuatore.

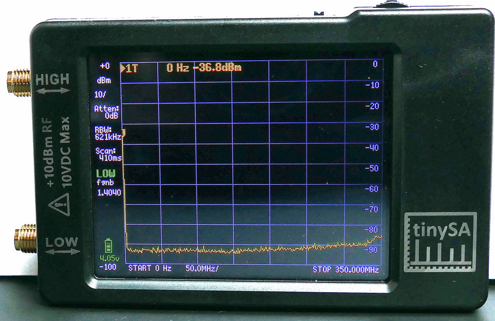

Scansione e analisi:
- Imposta l’intervallo di frequenza e la larghezza di banda.
- Esegui scansioni e osserva i risultati sul display.
Generazione di segnali:
- Passa alla modalità generatore di segnali per produrre segnali di test. Attenzione a non creare disturbi in frequenza, quindi esegui le operazioni in ambiente controllato.
- Configura frequenza e ampiezza dell’uscita.
Risorse
Documentazione ufficiale:
- Manuale utente completo e aggiornamenti firmware disponibili su https://tinysa.org/
Guide e tutorial:
- Guide passo-passo e esempi di applicazioni forniti nei forum della comunità (https://groups.io/g/tinysa).
Supporto della comunità:
- Base utenti attiva per risoluzione dei problemi, consigli e condivisione di casi pratici (https://groups.io/g/tinysa).
