XHSI (eXternal High-resolution Simulator Instruments) è un add-on per il simulatore di volo X-Plane che fornisce strumenti di bordo ad alta risoluzione e visualizzabili esternamente. Offre un'esperienza di simulazione più realistica e dettagliata grazie a strumenti leggibili e aderenti alla realtà.
XHSI può funzionare anche senza il collegamento ad X-Plane sia in Windows che in Linux con una chiavetta RTL-SDR V3 un dispositivo SDR basato sui chip RTL2832U e R820T2/R860, progettato per ricevere e decodificare segnali radio su un'ampia gamma di frequenze, rtl1090 un software gratuito sviluppato da Jetvision per convertire i segnali ricevuti da una chiavetta RTL-SDR (Software-Defined Radio) R820T o RTL2832U in dati ADS-B (Automatic Dependent Surveillance-Broadcast) leggibili e trasmissibili ad altri software di tracciamento come PlanePlotter, Virtual Radar Server o altri strumenti di monitor. Sono anche necessari: rtl1090XHSI un programma che permette a rtl1090 di comunicare il codice ICAO dell'aereo a XHSI, il programma Zadig che installerà il driver giusto e AptNav201310XP1000, un database di aeroporti, VOR, wayponts ed altre indicazioni che compariranno sulla mappa degli strumenti.
Il tutto si può collegare a Planeplotter e a MULTIPSK per la decodifica dei segnali.
Sistemi operativi: Può funzionare su Windows con Java 1.5 o versione superiore, MacOS e Linux
Cosa occorre:

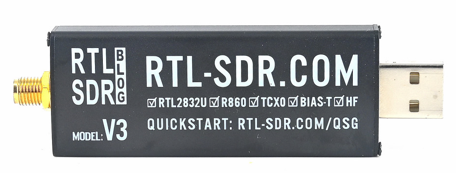

Chiavetta RTL-SDR V3 Si acquista con circa €45
Software rtl1090 Version 2 e rtl1090 Version 3 beta3 si scaricano qui:
Software XHSI si scarica qui:
XHSI - glass cockpit for X-Plane 10 & 11 download | SourceForge.net
Software rtl1090XHSI si scarica qui:
http://it9ybg.altervista.org/RADIO/rtl1090XHSI.zip
Software Zadig si scarica qui:
https://sourceforge.net/projects/libwdi/files/zadig/zadig_v2.0.1.160.7z/download
Opzionale: Se per qualche ragione perdessi i dati di navigazione, puoi recuperali qui:
Software AptNav201310XP1000 si scarica qui:
https://dev.x-plane.com/update/data/
Vediamo subito le caratteristiche del programma XHSI e poi vedremo la procedura di installazione di tutti i programmi.

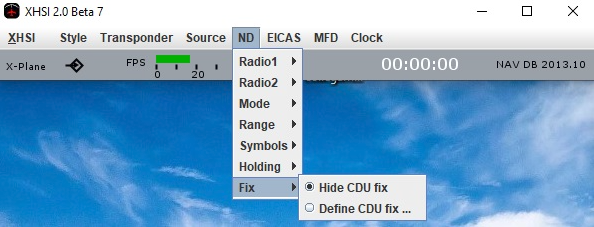

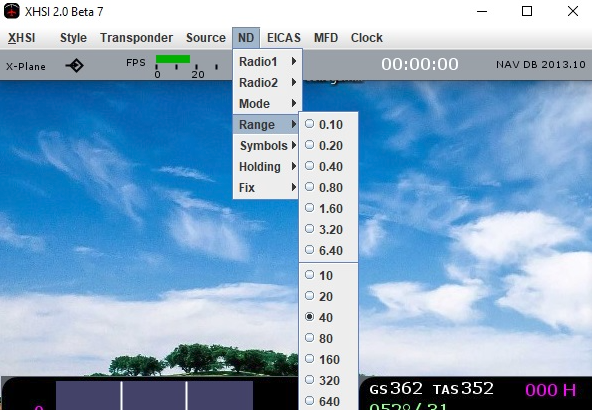

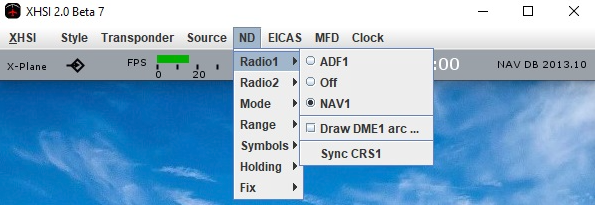

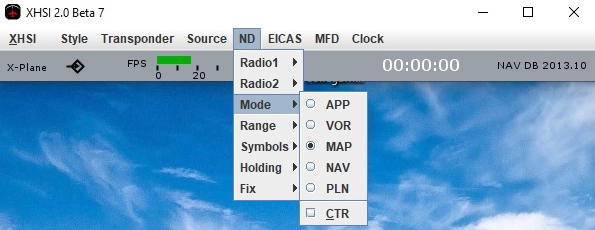

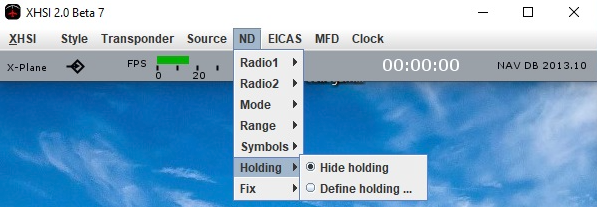

Navigation Display (ND):
Primary Flight Display (PFD):

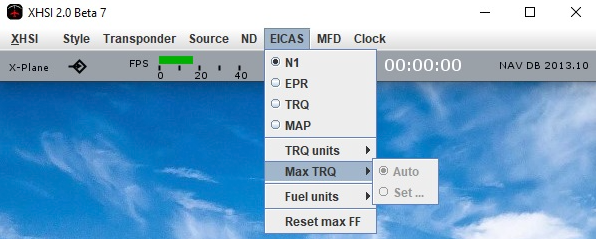

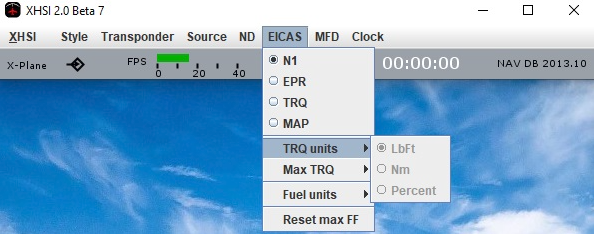

Engine Indication and Crew Alerting System (EICAS):
Indicatori di flap e carrello di atterraggio:
Orologio/Cronometro:
A questo punto puoi installare in modo automatico il programma rtl1090 oppure seguire la procedura di installazione manuale.
Installazione e configurazione automatica di rtl1090
Per l'installazione del software rtl1090 di Jetvision puoi utilizzare il programma RTL1090-IMU che scarica in modo automatico i file e ti aiuta nell'installazione.
Vai al sito ufficiale di rtl1090 (https://rtl1090.com) e scarica RTL1090-IMU.zip
Dopo aver scaricato il file rtl1090imu.zip devi estrarlo in una cartella e troverai il file eseguibile rtl1090imu.exe
 |  |

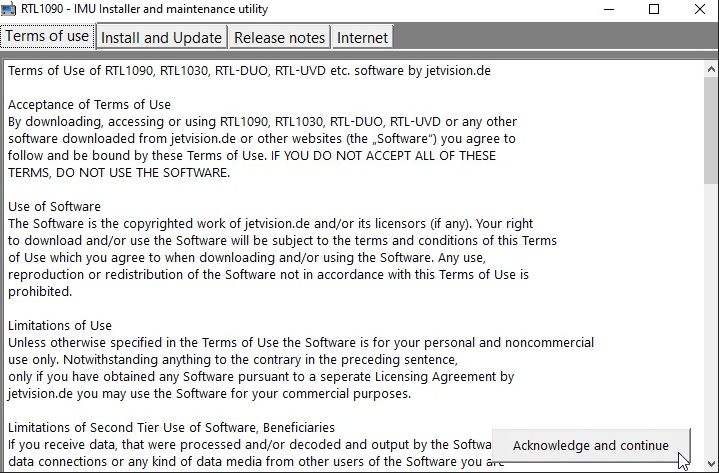

Doppio click su rtl1090imu.exe, consenti a Windows di avviare l'app che è bloccata da Windows Defender, Seleziona Install and Uodate e conferma su Aknowledge and continue.

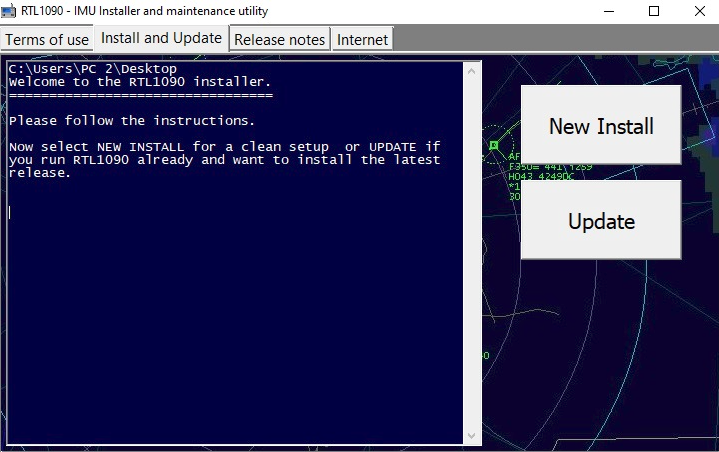

Se rtl1090 non è mai stato installato o se vuoi avere un'installazione pulita clicca su New Install.

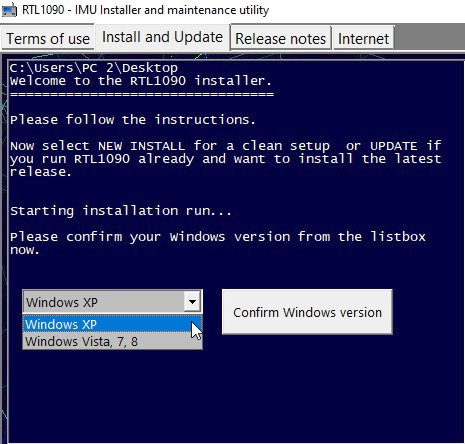

L'app è un po' datata e propone la scelta tra Windows Vista, 7, 8 oppure Windows XP.

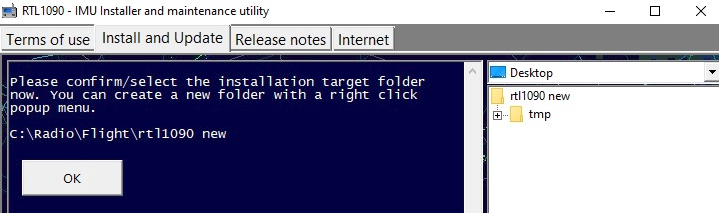

Conferma la cartella in cui vuoi l'installazione o creane una nuova, con un click sul pulsante destro del mouse nella parte destra.

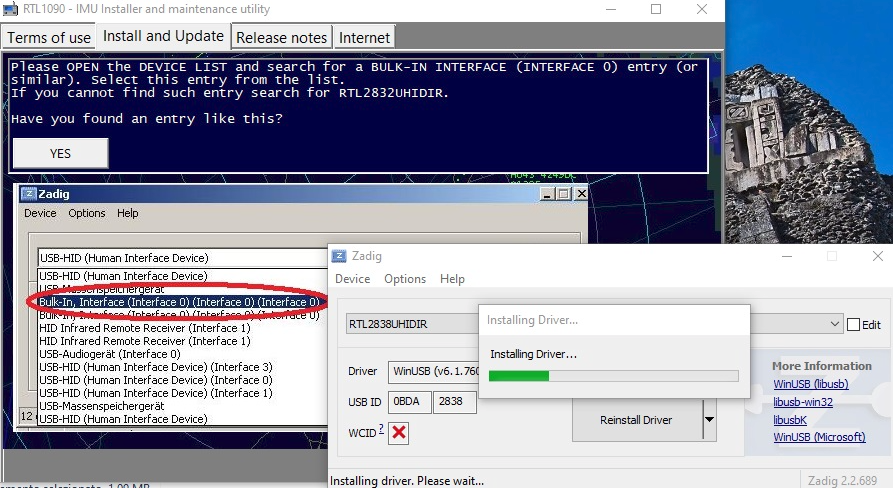

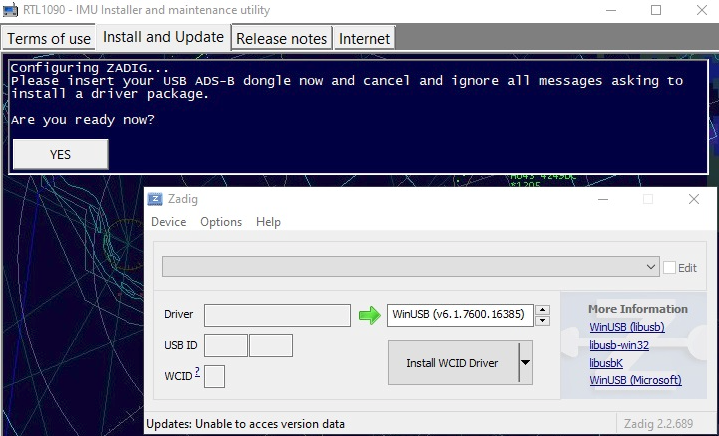

Con un click su OK, il programma installa automaticamente tutti i driver e lancia Zadig. Con Zadig aperto, 'app fornisce le istruzioni necessarie per continuare e terminare l'installazione.
Dopo aver aperto Option e abilitato List All Devices dovresti vedere nella prima riga in Zadig "Bulk-in..." oppure "RTL2838UHIDIR" e alla fine della procedura un messaggio avvisa che tutto è andato a buon fine "The driver was installed successfully".
Oppure potete installare manualmente i driver con la procedura che spiego adesso.
Installazione e configurazione manuale di rtl1090 Versione 2

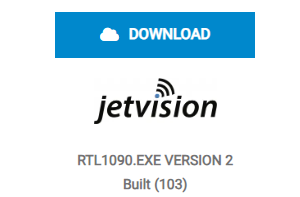

Vai al sito ufficiale di rtl1090 (https://rtl1090.com) e scarica la Versione 2 del software.
rtl1090 Versione 2 rtl1090.zip
La Versione 2 ha portato miglioramenti significativi, introducendo una maggiore stabilità e compatibilità con più dispositivi RTL-SDR. Ha implementato una trasmissione di dati più fluida verso software esterni come PlanePlotter e Virtual Radar Server. Inoltre, include nuove opzioni per filtrare i messaggi Mode-S, rendendo il monitoraggio più efficiente. L’interfaccia è stata migliorata, pur mantenendo la semplicità d'uso.
Questa è la versione originale scaricata che è necessario modificare con l'aggiunta di alcuni file :
 |  |
Zadig è un'applicazione per Windows che installa driver USB generici come WinUSB, libusb-win32/libusb-1.0.dll o libusbK, necessari per una vasta gamma di dispositivi USB per comunicare con Windows. È particolarmente utile per RTL-SDR perché i driver standard non supportano questo dispositivo. Scarica Zadig dal sito ufficiale e avvia l'applicazione.
Prima di eseguire Zadig, collega il tuo dongle RTL-SDR a una porta USB del tuo computer. Questo assicura che il dispositivo sia pronto e rilevato da Zadig.
Zadig, una volta avviatocliccando su Zadig.exe, dovrebbe rilevare automaticamente il dongle RTL-SDR. Apri l'elenco a tendina all'interno dell'interfaccia di Zadig e seleziona il dispositivo elencato come "Bulk-In, Interface (Interface 0)" o un nome simile. Se il dispositivo non appare nell'elenco:
Con il dispositivo selezionato, procedi all'installazione dei driver WinUSB cliccando su "Install Driver". Questa azione sostituisce eventuali driver esistenti che il dongle potrebbe utilizzare con altri compatibili con le operazioni RTL-SDR. Questo passaggio è essenziale in quanto garantisce che il software rtl1090 o qualsiasi altro software SDR possa comunicare efficacemente con il dongle.
Click Options>List All Devices
Dal l'elenco in discesa possono comparire diversi devices, ma controlla che nella casella USB ID sia selezionato Bulk-In, Interface (Interface 0) o RTL2832UHIDIR o RTL2832U o Blog V4 e che nella casella USB ID vi sia la chiavetta selezionata: 0BDA 2838 00.
Controlla che nella casella indicata dalla freccia verde sia presente WinUSB, mentre la casella a sinistra non è importante. Click su Replace/Install Driver. L'operazione può durare qualche minuto e nel frattempo compare : Installing Driver. Quando compare "The driver was installed successfully" click su Close e chiudere la finestra di Zadig.
Questa procedura deve essere ripetuta se si aggiunge una nuova chiavetta o se si cambia la chiavetta.
Configurazione del software RTL1090
Per assicurare che il tuo software RTL1090 funzioni correttamente, è essenziale installare alcuni file di supporto. Ecco i passaggi per configurare il tuo sistema:
Prima di tutto, scarica il file da questo link:
https://osmocom.org/attachments/download/2242/RelWithDebInfo.zip
Una volta scaricato il file RelWithDebInfo.zip
 |  |

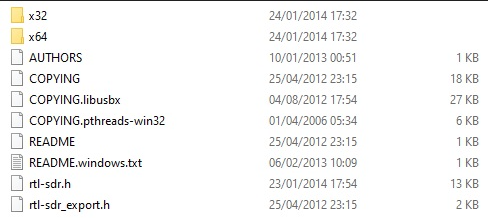

Decomprimi il file ZIP rtl-sdr-release
Apri la directory x32
Copia i file
rtl-sdr-release\x32.rtlsdr.dlllibusb-1.0.dllPer funzionare correttamente, a directory di rtl1090.beta3 deve contenere questi file:
Per testare la configurazione:

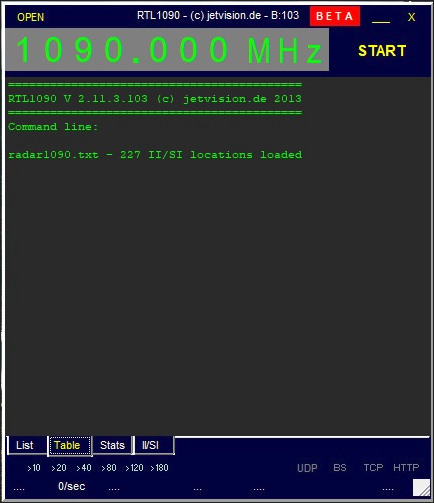

Avvia il file rtl1090.beta3.exe: Vai alla cartella dove hai estratto e aggiornato il software RTL1090. Doppio clic sul file per avviare il software.
rtl1090.beta3.exe supporta la correzione degli errori, quindi dovrebbe ricevere più rapporti.
Apri OPEN e Click su Tuner AGC per migliorare la ricezione
Se i dati vengono ricevuti correttamente, vedrai una lista di messaggi e identificativi di aeromobili nella finestra di rtl1090.
Se compare l'errore Index :0; Cannot Read device info:-12. Cannot find device significa che non è stato caricato il drive corretto cioè il drive che si riferisce alla chiavetta inserita nella porta USB.
Soluzione: Reinstallare il driver giusto con Zadig selezionandolo dalla lista di Options, List all device.
Installazione e configurazione di rtl1090 Versione 3 (Scope)

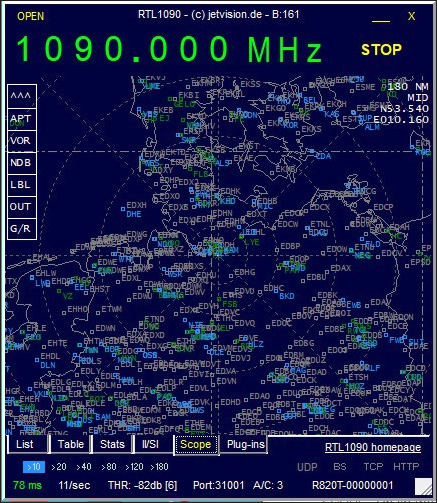

La Versione 3, l'ultima e più avanzata, ha introdotto la funzionalità "Scope", che consente di visualizzare graficamente gli aeromobili rilevati sulla mappa. Questo strumento mostra un radar in tempo reale, con gli aerei rappresentati su una griglia e fornisce una panoramica più intuitiva. È stata ottimizzata per ricezioni più rapide e precise per appassionati e utenti avanzati. L’interfaccia è diventata più user-friendly, con opzioni di personalizzazione avanzate.
Questa versione è un aggiornamento e funziona solo se la Versione 2 è stata installata prima.
Vai al sito ufficiale di rtl1090 (https://rtl1090.com) e scarica la Versione SCOPE del software.
rtl1090 RTL1090 Versione 3 Scope rtl1090beta3.exe 13/4/2015
 |  |
Questa versione è un aggiornamento per cui richiede di installare prima la Versione 2.
Configurazione del software RTL1090
Per assicurare che il tuo software RTL1090 funzioni correttamente, è essenziale installare alcuni file di supporto. Ecco i passaggi per configurare il tuo sistema:
Se non hai più la cartella carica il file da questo link:
https://osmocom.org/attachments/download/2242/RelWithDebInfo.zip
Una volta scaricato il file RelWithDebInfo.zip
| |
Decomprimi il file ZIP rtl-sdr-release
Apri la directory x32
Copia i file

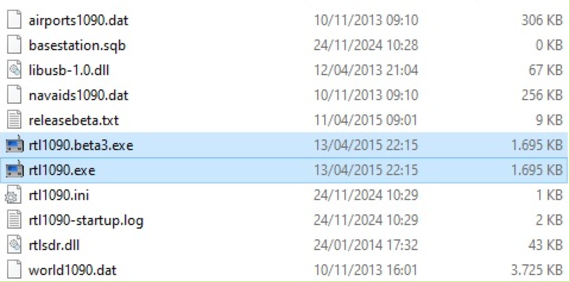

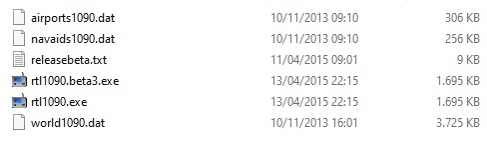

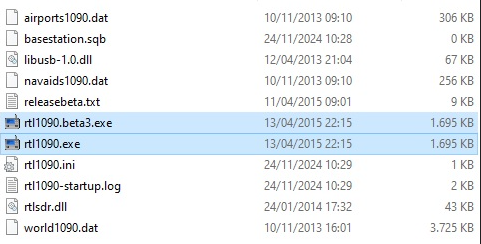

rtl-sdr-release\x32.rtlsdr.dlllibusb-1.0.dllPer funzionare correttamente, la directory di rtl1090.beta3 deve contenere questi file:
Avviare RTL1090 e controllare la ricezione
Avviare il file rtl1090.beta3.exe: Andare alla cartella in cui è stato estratto e aggiornato il software rtl1090. Fare doppio clic sul file per avviare il software.
rtl1090.beta3.exe supporta la correzione degli errori, quindi dovrebbe ottenere più rapporti.
Migliorare la ricezione: Aprire OPEN (in alto a sinistra) e fare clic su AGC Tuner per migliorare la ricezione
Se i dati vengono ricevuti correttamente, vedrai una lista di messaggi e identificativi di aeromobili nella finestra di rtl1090.
Se compare l'errore Index :0; Cannot Read device info:-12. Cannot find device significa che non è stato caricato il drive corretto cioè il drive che si riferisce alla chiavetta inserita nella porta USB.
Soluzione: Reinstallare il driver giusto con Zadig selezionandolo dalla lista di Options, List all device.

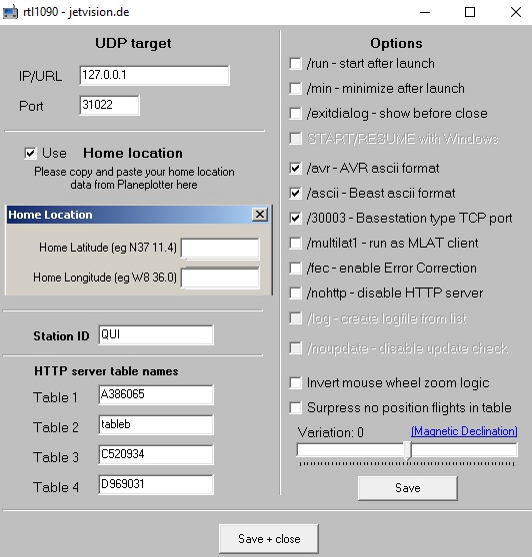

Click su OPEN e copiare tutti i dati come da questa schermata:
Ora che rtl1090 è funzionante occorre installare gli altri programmi e incominciamo da
Software rtl1090XHSI si scarica qui:
http://it9ybg.altervista.org/RADIO/rtl1090XHSI.zip
Decomprimi il file in una cartella (non nelle cartelle Programmi di Windows)
La cartella contiene rtl1090XHSI.exe e una cartella XHSI-2-Beta-7
Esegui rtl1090 e premi START poi click su rtl1090XHSI.exe, consenti a Windows Defender di eseguire il programma,

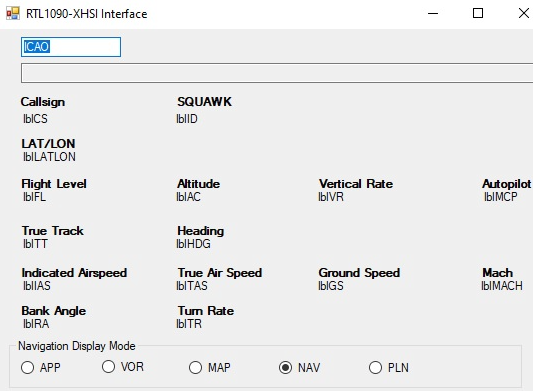

Questo programma ha, in alto a sinistra, una casella in cui inserire il numero ICAO di un aereo che puoi copiare dalla finestra nera di rtl1090 e incollare nella casella. Ma prima occorre attivare il file che si trova cliccando due volte la cartella XHSI-2-Beta-7.
Apri questa cartella e compaiono 2 altre cartelle.
Doppio click su XHSI2_app e ancora doppio click su Windows

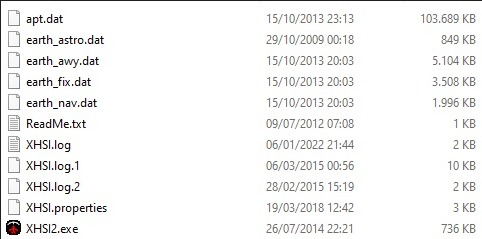

Il programma si esegue con un click su XHSI2.exe.

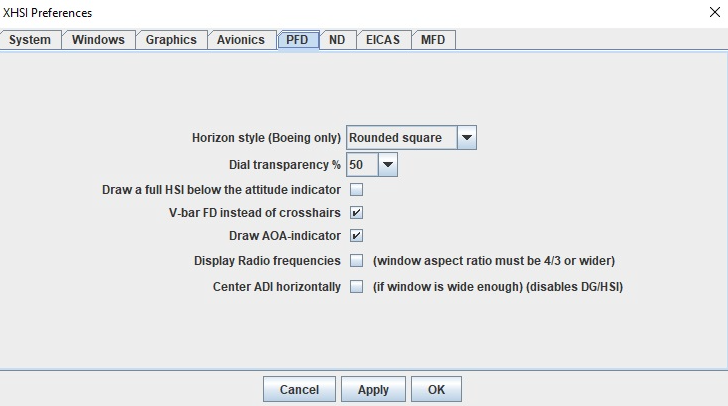

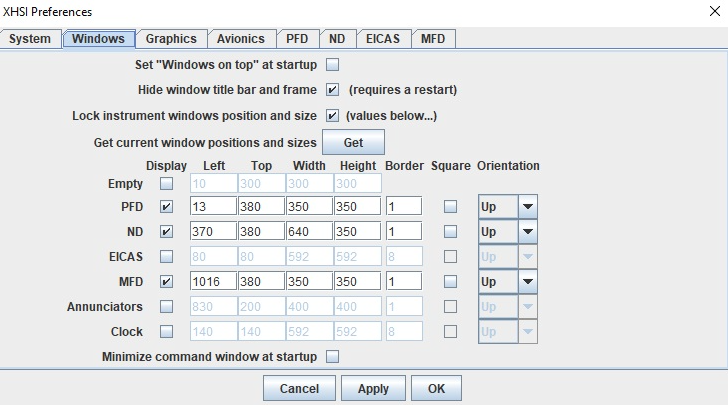

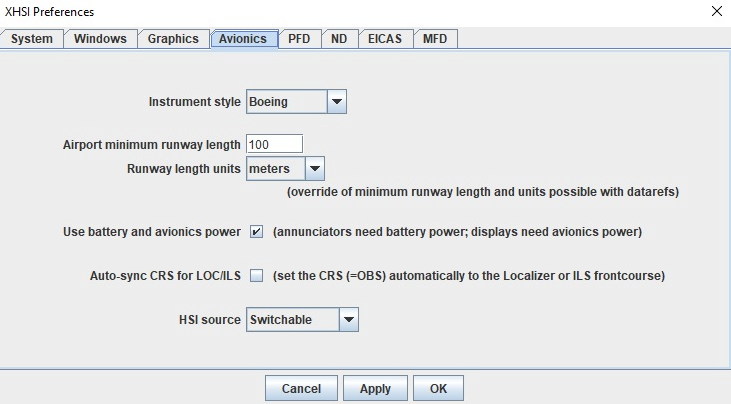

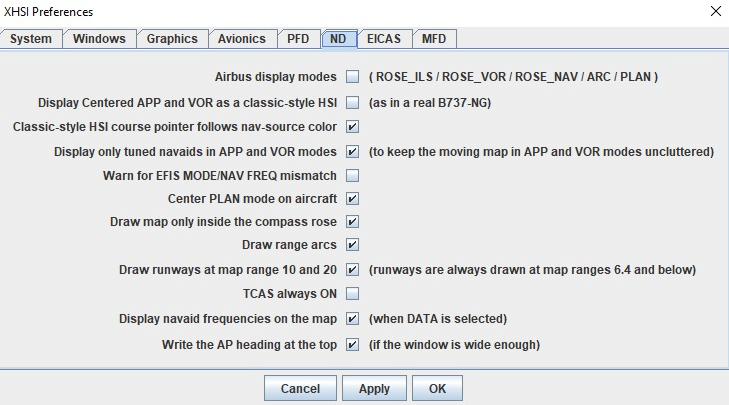

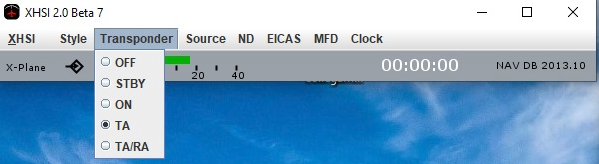

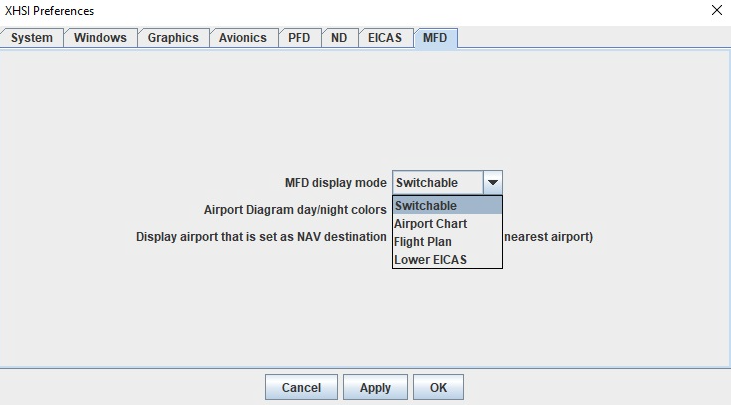

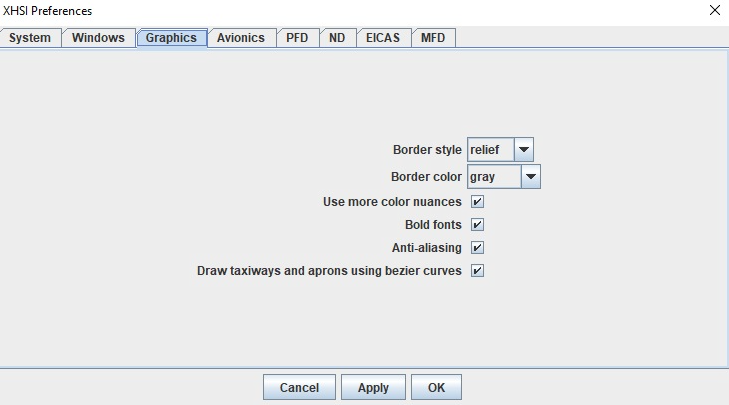

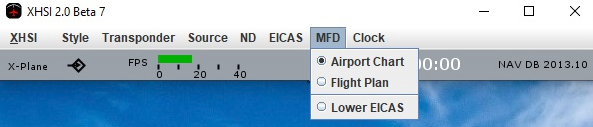

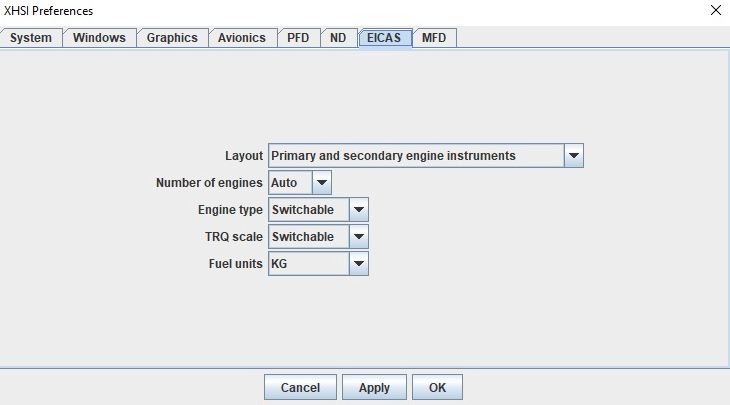

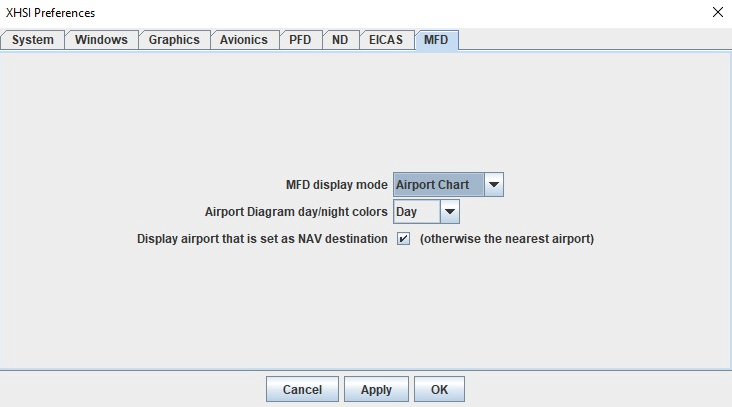

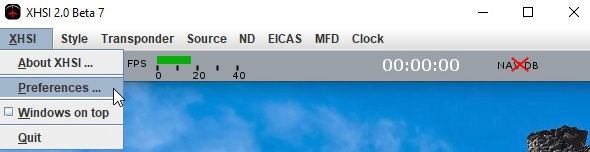

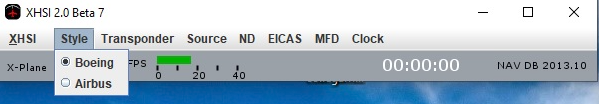

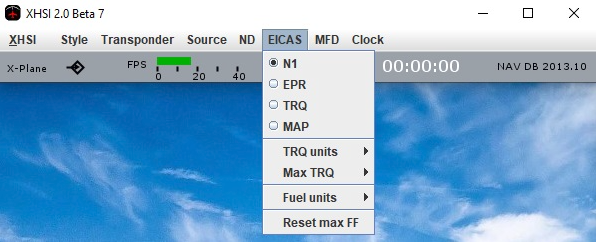

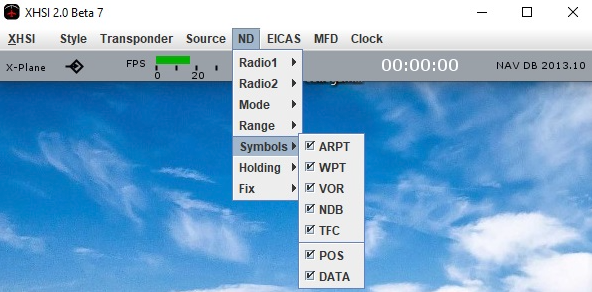

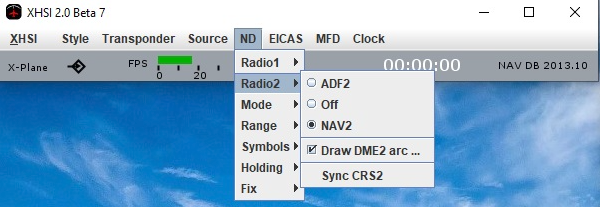

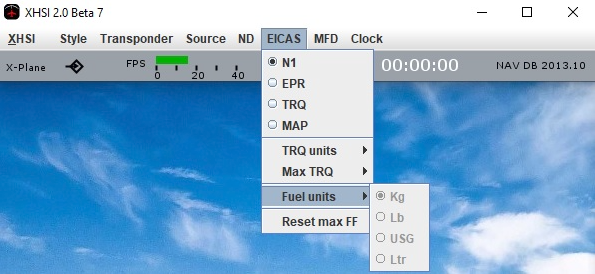

Anche in questo programma occorre inserire un cero numero di dati. Ecco le schermate da copiare:

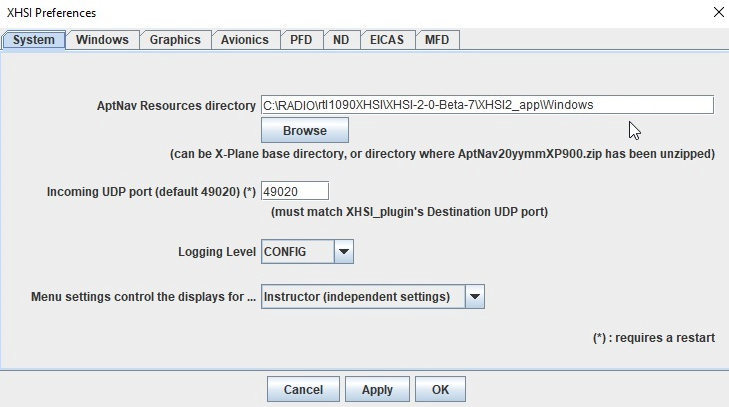

Attenzione. Nella schermata seguente, nella prima linea devi scrivere tutto il percorso in cui si trova la sotto-cartella Windows della cartella XHSI-2-0-Beta-7. Il percorso indicato nella schermata seguente è indicativo.

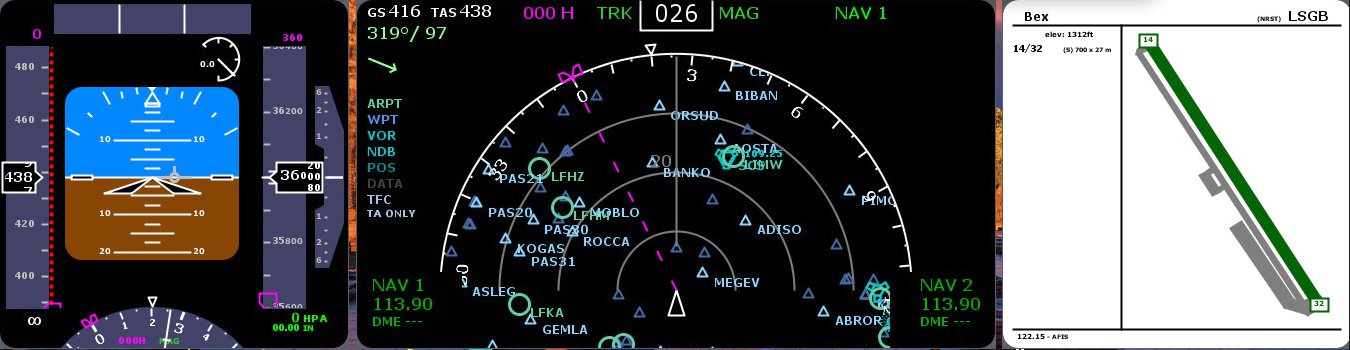

Se tutto è OK, lanciando XHSI2.exe l'app carica tutti i dati e il risultato, scrivendo il codice ICAO nell'apposita casella, è questo:
